电动调节阀的工作原理和使用方法：完整指南

电动调节阀是工业自动化过程控制中的重要执行单元仪表。结构由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。电动调节阀是管线调节介质温度、压力的核心仪表，它的性能好不好直接影响整个系统的安全运作。本文讲述了电动调节阀的工作原理和使用方法完整指南。

电动调节阀的工作原理

1、电动调节阀的基本结构

电动调节阀上部是执行机构，接受调节器输出的0～10mADC或4～20mADC信号，并将其转换成相应的直线位移，推动下部的调节阀动作，直接调节流体的流量。各类电动调节阀的执行机构基本相同，但调节阀（调节机构）的结构因使用条件的不同类型很多，常用的是直通单阀座和直通双阀座两种。

2、电动执行机构的基本结构

其电动执行器主要是由相互隔离的电气部分和传动部分组成，电机作为连接两个隔离部分的中间部件。电机按控制要求输出转矩，通过多级正齿轮传递到梯形丝杆上，梯形丝杆通过螺纹变换转矩为推力。因此梯形螺杆通过自锁的输出轴将直线行程传递到阀杆。执行机构输出轴带有一个防止传动的止转环，输出轴的径向锁定装置也可以做动位置指示器。输出轴止动环上连有一个旗杆，旗杆随输出轴同步运行，通过与旗杆连接的齿条板将输出轴位移转换成电信号，提供给智能控制板作为比较信号和阀位反馈输出。同时执行机构的行程也可由齿条板上的两个主限位开关开限制，并由两机械限位保护。

3、执行机构工作原理

电动执行机构是以电动机为驱动源、以直流电流为控制及反馈信号，原理方块图如图3所示。当控制器的输入端有一个信号输入时，此信号与位置信号进行比较，当两个信号的偏差值大于规定的死区时，控制器产生功率输出，驱动伺服电动机转动使减速器的输出轴朝减小这一偏差的方向转动，直到偏差小于死区为止。此时输出轴就稳定在与输入信号相对应的位置上。

4、控制器结构

控制器由主控电路板、传感器、带LED 操作按键、分相电容、接线端子等组成。智能伺服放大器以专用单片微处理器为基础，通过输入回路把模拟信号、阀位电阻信号转换成数字信号，微处理器根据采样结果通过人工智能控制软件后，显示结果及输出控制信号。

5、调节阀的基本结构

调节阀与工艺管道中被调介质直接接触，阀芯在阀体内运动，改变阀芯与阀座之间的流通面积，即改变阀门的阻力系数就可以对工艺参数进行调节。

直通单阀座的阀体内只有一个阀芯和一个阀座，其特点是结构简单、泄漏量小(甚至可以完全切断)和允许压差小。因此，它适用于要求泄漏量小，工作压差较小的干净介质的场合。在应用中应特别注意其允许压差，防止阀门关不死。直通双座调节阀的阀体内有两个阀芯和阀座。它与同口径的单座阀相比，流通能力约大20%～25%。因为流体对上、下两阀芯上的作用力可以相互抵消，但上、下两阀芯不易同时关闭，因此双座阀具有允许压差大、泄漏量较大的特点。故适用于阀两端压差较大，泄漏量要求不高的干净介质场合，不适用于高粘度和含纤维的场合。

电动调节阀的使用方法

1.调节阀属于现场仪表，要求环境温度应在-25~60℃范围，相对湿度≤95%。如果是安装在露天或高温场合，应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。

2.调节阀一般应垂直安装，特殊情况下可以倾斜，如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。

3.安装调节阀的管道一般不要离地面或地板太高，在管道高度大于2m时应尽量设置平台，以利于操作手轮和便于进行维修。

4.调节阀安装前应对管路进行清洗，排除污物和焊渣。安装后，为保障不使杂质残留在阀体内，还应再次对阀门进行清洗，即通入介质时应使所有阀门开启，以免杂质卡住。在使用手轮机构后，应恢复到原来的空档位置。

5.为了使调节阀在发生故障或维修的情况下使生产过程能继续进行，调节阀应加旁通管路。同时还应特别注意，调节阀的安装位置是否符合工艺过程的要求。

6.电动调节阀的电气部分安装应根据有关电气设备施工要求进行。如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装。如现场导线采用SBH型或其它六芯或八芯、外径为Φ11.3 mm左右的胶皮安装电缆线。在使用维修中，在易爆场所严禁通电开盖维修和对隔爆面进行撬打。同时在拆装中不要磕伤或划伤隔爆面，检修后要还原成原来的隔爆要求状态。

7.执行机构的减速器拆修后应注意加油润滑，低速电机一般不要拆洗加油。装配后还应检查阀位与阀位开度指示是否相符。

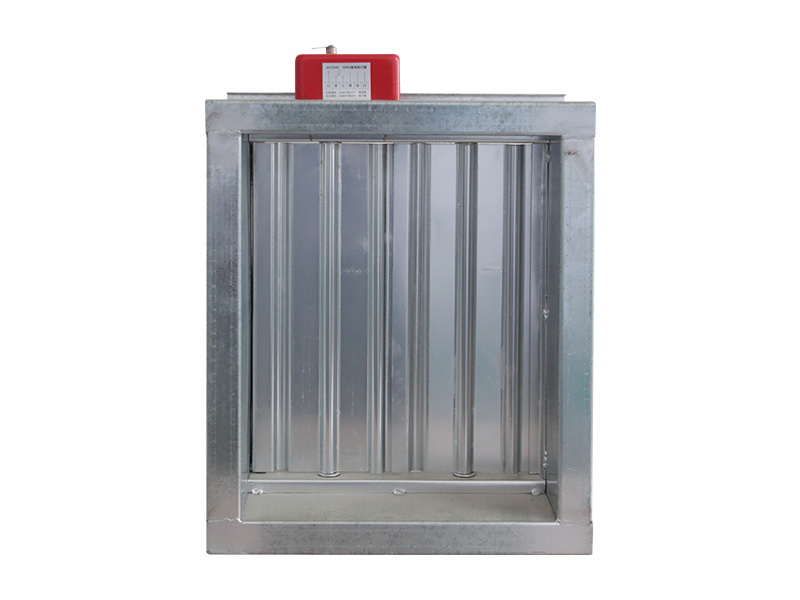

电动风量调节阀的特点

电动风量调节阀的特点主要是：

对开多叶风量调节阀接管尺寸与全国通风管道标准化规定的矩形风管尺寸相同。

风量调节阀叶片为对开式和顺开式，在通风、空气调节、空气净化系统中作为调节阀。

通过试验测定，风量调节阀的气密性好，其相对漏风量在5%左右，调节性能好 。

电动调节阀适用于工矿、民用建筑暖通空调系统，对空气流量进行细节性的调节，是实现各种环境下控制通风模式的关键设备之一。其主要特点是运转灵活、噪声低、泄露量小 ，(密闭型泄漏量< 0.5%）工作温度区域宽，结构可靠，安全方便。
